안녕하세요 상상텃밭입니다.

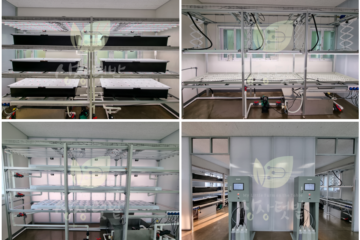

이번 자료는 22년 12월에 인천 소재의 한 중학교에 설치한 교육용 식물공장입니다.
최근 들어 교육용 식물공장에 대한 문의가 많이 오는데요,
교내에서 무농약 식물을 손쉽게 재배할 수 있거니와, 일반 텃밭에 비해 관리가 용이한 장점이 있습니다. 학생들 정서 교육에도 좋고요.
![](https://blog.kakaocdn.net/dn/o989u/btrXFtKZaGQ/kCUQljGr8eyXV0jrMr0iUk/img.png)
상상텃밭에서는 단순 시공 외에도 학생들을 대상으로한 ICT교육 또한 제공하고 있습니다.
상상텃밭의 전문 인력을 파견하여 관심있는 학생들을 대상으로 한 자동화 장치 개발 실습을 시공 후 진행하고 있는데요,
실습을 통해 뉴스나 미디어를 통해서만 접할 수 있었던 4차산업 혁명을 교실 내부로, 또 현장에서 바로 체험할 수 있습니다.
직접 제작한 소형 자동화 장치로 설치된 스마트팜 시설을 제어하는 과정에서,
학생들은 보다 쉽고 재밌게 스마트팜에 대해 알아갈 수 있습니다.
![](https://blog.kakaocdn.net/dn/T6Sat/btrXCZ4PQBP/MIWXHH3xa47OE9EVeuFsSk/img.png)
상세한 교육 커리큘럼 및 실습 사례는 가까운 시일 내에 포스팅하겠습니다.
![](https://blog.kakaocdn.net/dn/bWdcSx/btrXyiXBi1L/k12rv55tcKi50UDFfeZ9J0/img.png)
재배기 규격 : 700mm * 3000mm
재배 주수 : 144주 ( 월 샐러드 채소 생산량 17 kg )
육묘장, 양액기를 포함한 전체 시설 면적은 1평이 조금 안되는 규모이며,
총 시공 기간은 영업일 기준으로 7일 가량 걸렸습니다.
그럼, 설계부터 완공까지 어떻게 진행되었는지 확인해보시죠!
(본 스마트팜은 나라장터 계약을 통해 설치되었습니다. 관련해서 도움이 필요하신 분들은 편히 연락주세요.)
1. 설계
![](https://blog.kakaocdn.net/dn/dQh16A/btrXBzD8mn0/833za3gDl7AHl4Xj3E79G0/img.png)
2200mm * 6500mm 공간에 교육 환경까지 고려해서 재배기 규격 및 배치를 구상했습니다.
재배기 사이즈는 700mm * 3000mm * 2400mm(h)로 결정했습니다.
재배기의 사이즈는 재배베드 뚜껑의 설치 방식에 따라 다양하게 조정 가능합니다.
![](https://blog.kakaocdn.net/dn/AgZ5F/btrXyiJYOpt/KHo5XsE1Un19BnI7LTBaWk/img.png)
사이즈에 영향을 주는 요인은 뚜껑의 폭방향 설치 개수, 길이방향 설치 개수, 설치 단수 입니다.
(이번 시공에서는 폭방향 1개 길이방향 4개 3단 재배기로 설치되었습니다.)
가로 | 700 뚜껑 폭방향으로 1개 | 1300 폭방향으로 2개 | ||
세로 | 800 뚜껑 길이방향으로 1개 | 1500 길이방향으로 2개 | 2200 길이방향으로 3개 | 3000….. 길이방향으로 4개 |
높이 | 1200 단층 재배기 | 1800 2단 재배기 | 2400 3단 재배기 | 3000 4단 재배기 |
![](https://blog.kakaocdn.net/dn/chDiSi/btrXt9zZMQE/xbOB28gbk1eie3LmpUaJW0/img.png)
기본적으로는 자유롭게 설치 가능하지만 몇가지 간략하게 설명을 드리자면,
* 가로방향으로 1개를 놓으면 재배기를 벽에 붙여서도 작업할 수 있지만, 2개를 놓으면 폭이 1300mm가 되어서 벽에 붙여서 작업하기엔 힘들어집니다.
* 길이방향 길게 만들수록 좋지만 재배기 설치 부지의 공간을 먼저 확인해야 합니다.(자재가 못들어가면 길게 놓기 힘드니까요.)
* 높이 방향으로 높아질 경우(4단 이상) 작업시 사다리나 발 받침대가 필요할 수 있으며, 제한하중을 계산해봐야 할 수 있습니다.
설치 부지의 도면만 있으면 저희가 최적의 조건으로 설계해 드립니다.
이제 인천으로 출발해야겠습니다.
2. 착공
공사 순서는 다음과 같았습니다.
공사 순서
(0) 기반공사 : 급수, 폐수, 전기 등 기반공사
(1) 하드웨어 : 공간 확보 -> 프레임 설치 -> 재배베드 설치 -> LED설치
(2) 배관 : 배관 및 양액기 설치
(3) 소프트웨어 : 제어함 설치 -> 테스트
(4) 인테리어 : 내부 인테리어 공사( 자동문, 격벽, 외부프레임 설치 )
![](https://blog.kakaocdn.net/dn/slN6r/btrXHAWJdOP/kkEKoYFG7AKrN4EKk97gM0/img.png)
들어가보니 기둥들이 벽면에서 나와 있었습니다. (그래서 사전 탐사가 중요한 겁니다.)
![](https://blog.kakaocdn.net/dn/Rrorj/btrXD6WUGqf/gxT4QLNKEKPJCl5ejNNVjK/img.png)
![](https://blog.kakaocdn.net/dn/cWbVtX/btrXCZcNqfI/vUZZfvjfVtsToRgKOpZmj1/img.png)
![](https://blog.kakaocdn.net/dn/bWdcSx/btrXyiXBi1L/k12rv55tcKi50UDFfeZ9J0/img.png)
3. 제어 시스템 설명
스마트팜 운영은 오프라인 패널 및 웹페이지를 통해서 제어할 수 있습니다. 제어 가능한 기능 및 구체적인 사용방법은 별도로 설명하는 자료를 업로드 할 예정입니다.
간략하게는,
양액기 상세 – 양액기의 가동 방식(양액, 청소, 세척 등), 자동화 및 수동제어
재배기 – LED, FAN등의 부속품 자동화 및 수동제어
육묘장 – 육묘장 제어
환경 제어 – 목표 온,습도 설정
차트 – 시설 환경 데이터 확인
로그 – 제어시스템 가동 기록 확인
등의 기능이 있습니다.
![](https://blog.kakaocdn.net/dn/kUUy7/btrXCpCN1zt/Re2CzbFW1Yqfb7XBsACAO1/img.png)
4. 마무리
오늘은 인천 소재의 한 중학교에 교육용 스마트팜을 설치한 이야기를 정리해 보았습니다.
긴 글 읽어주셔서 감사합니다!
추가1)
최근 선생님이 재배중인 상추를 동영상으로 촬영하여서 업로드 하셨습니다. 잘 자라는 모습이네요.
(궁금하신 부분 있으시면 홈페이지를 통해, 혹은 카카오톡 채널을 통해 문의해주세요. 혹은 학교장터에서 상상텃밭을 검색해주세요!)
